Machine de transfert

HRP 730

Machine de transfert vertical haute cadence pour composants horlogers et industriels

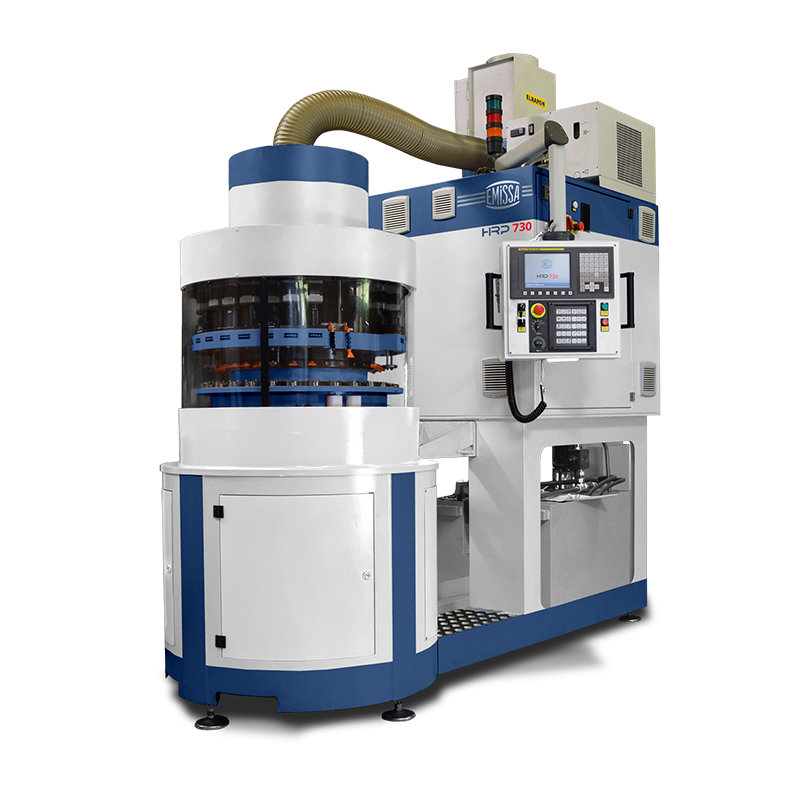

La HRP 730 est une machine de transfert vertical conçue pour les productions à très haut volume.

Grâce à ses têtes multibroches PIBOMULTI indépendantes, ses nombreuses unités de travail et son indexage rapide, elle permet de réaliser un grand nombre d’opérations en simultané avec une précision élevée et une excellente productivité.

Très haute productivité Têtes multibroches indépendantes Reconfiguration optimisée
Production Synchronisée Haute Cadence

Un transfert vertical pensé pour multiplier les opérations en simultané



Machine de transfert vertical de grande production

Jusqu’à 26/28 unités de travail

Jusqu’à 70/80 opérations en simultané

Productivité jusqu’à 12’000 pièces / jour

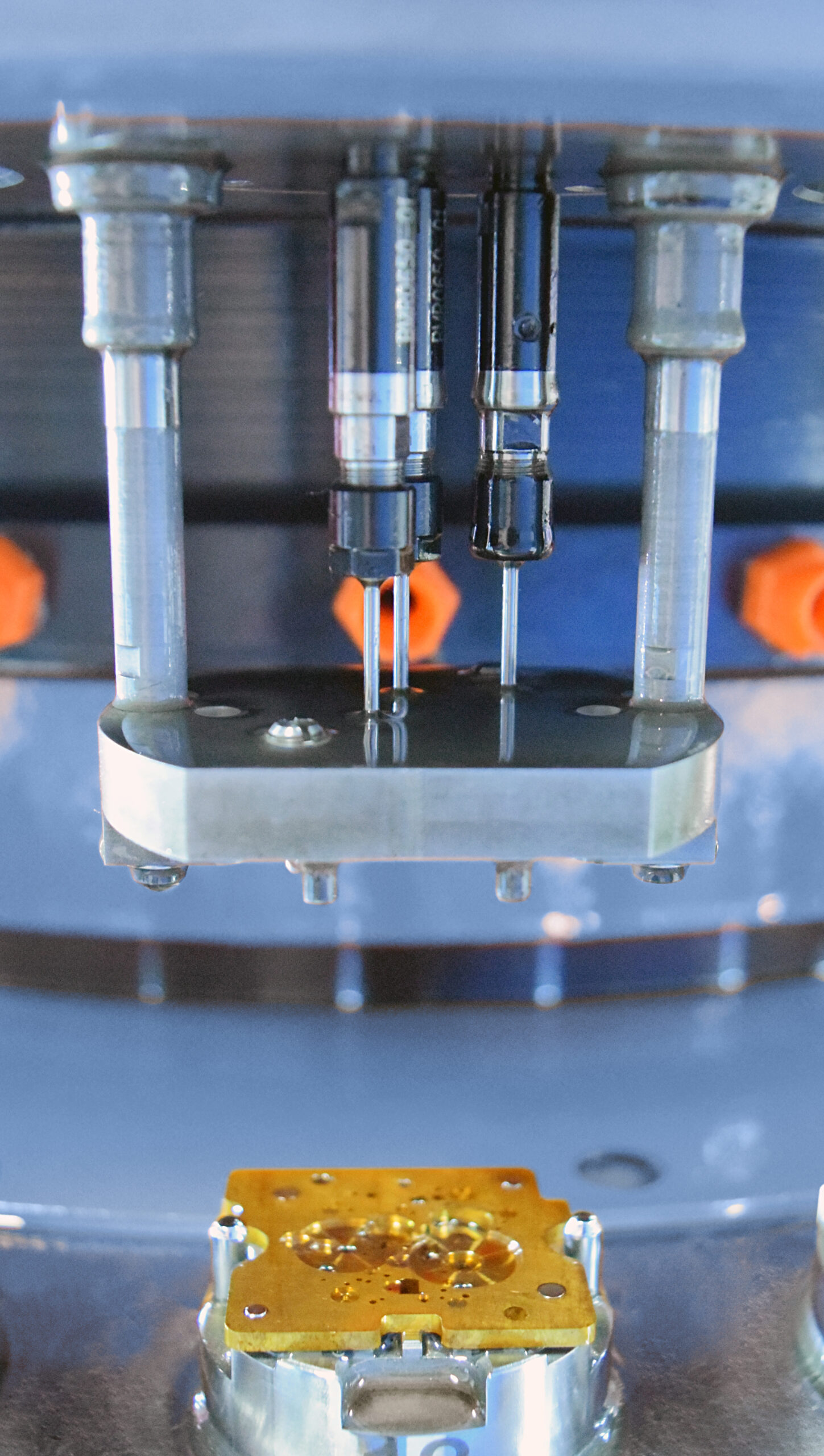

Têtes multibroches PIBOMULTI à motorisation indépendante

Environ 80 outils en travail

Réglage de profondeur des broches à ±1 mm

Précision de positionnement inférieure à 0,003 mm

Précision des profondeurs d’usinage inférieure à 0,03 mm

Charge et décharge manuelles, automatiques ou robotisées

Possibilité d’usinage des deux faces par station de retournement

Fonctionnalités et capacités en un coup d’œil

Horlogerie

Caractéristiques techniques


Caractéristiques principales
Type de machine – Transfert vertical de grande production
Course – Standard
Nombre d’unités de travail – 26 / 28
Positions de charge / décharge / retournement – 4
Productivité pièces / jour 12’000
Nombre d’opérations en simultané – 70 / 80
Applications – Horlogerie, automobile, télécommunications
Temps d’indexion simple sec 0,8
Temps d’indexion double sec 0,9
Vitesse des multibroches tr/min 15’000

Équipements et configurations
  • Têtes multibroches PIBOMULTI à motorisation indépendante
  • Broches modulaires avec porte-outils pour préréglage hors machine
  • Réglage fin directement dans la machine sans desserrer l’outil
  • Charge et décharge manuelles, automatiques ou robotisées
  • Plateau tournant à indexion piloté par servomoteur
  • Posages flottants et autocentrés en position de travail
  • Station de retournement pour usinage des deux faces
  • CN FANUC 0i-MD
  • Armoire électrique ventilée et conforme aux normes de sécurité
  • Bacs de filtration accessibles et amovibles

Types de têtes
Têtes de taraudage – Oui, système avec patronne
Tête récessing – Oui

Information implantation
Dimensions L x l x h mm 2500 x 1000 x 2690
Alimentation électrique – 400 V AC / 50 Hz / 63 A
Poids total machine + périphérique kg 3000
Brochure dédiée

Augmentez vos cadences de production

La HRP 730 permet d’intégrer un grand nombre d’opérations sur une architecture de transfert vertical pensée pour la grande série. Échangez avec nos experts pour définir une configuration adaptée à vos pièces et à vos objectifs de production.
