Machine pour décor guilloché

WinFlex 70D

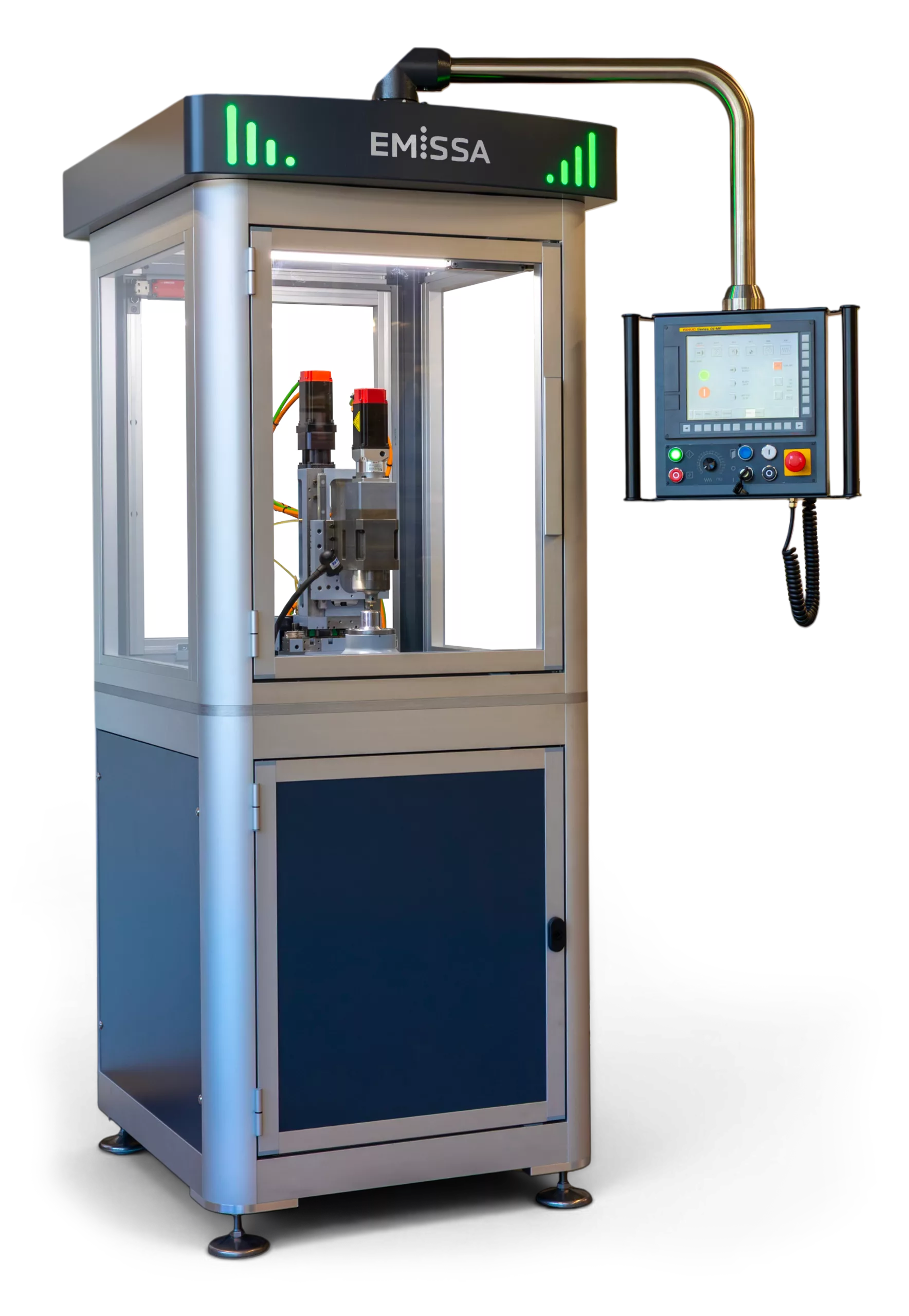

Machine 4 axes pour la réalisation de décor guilloché

Cette unité d’usinage est dédiée à la fabrication de décor guilloché et à la réalisation d’anglage diamantée sur pièces horlogères.

Sa conception permet de proposer une solution simple et robuste, relativement bon marché pour ce type d’activité en intégrant une tête d’usinage spécifique.

Guillochage de haute précision Format compact Tête d’usinage PIBOMULTI
Guillochage compact et précis

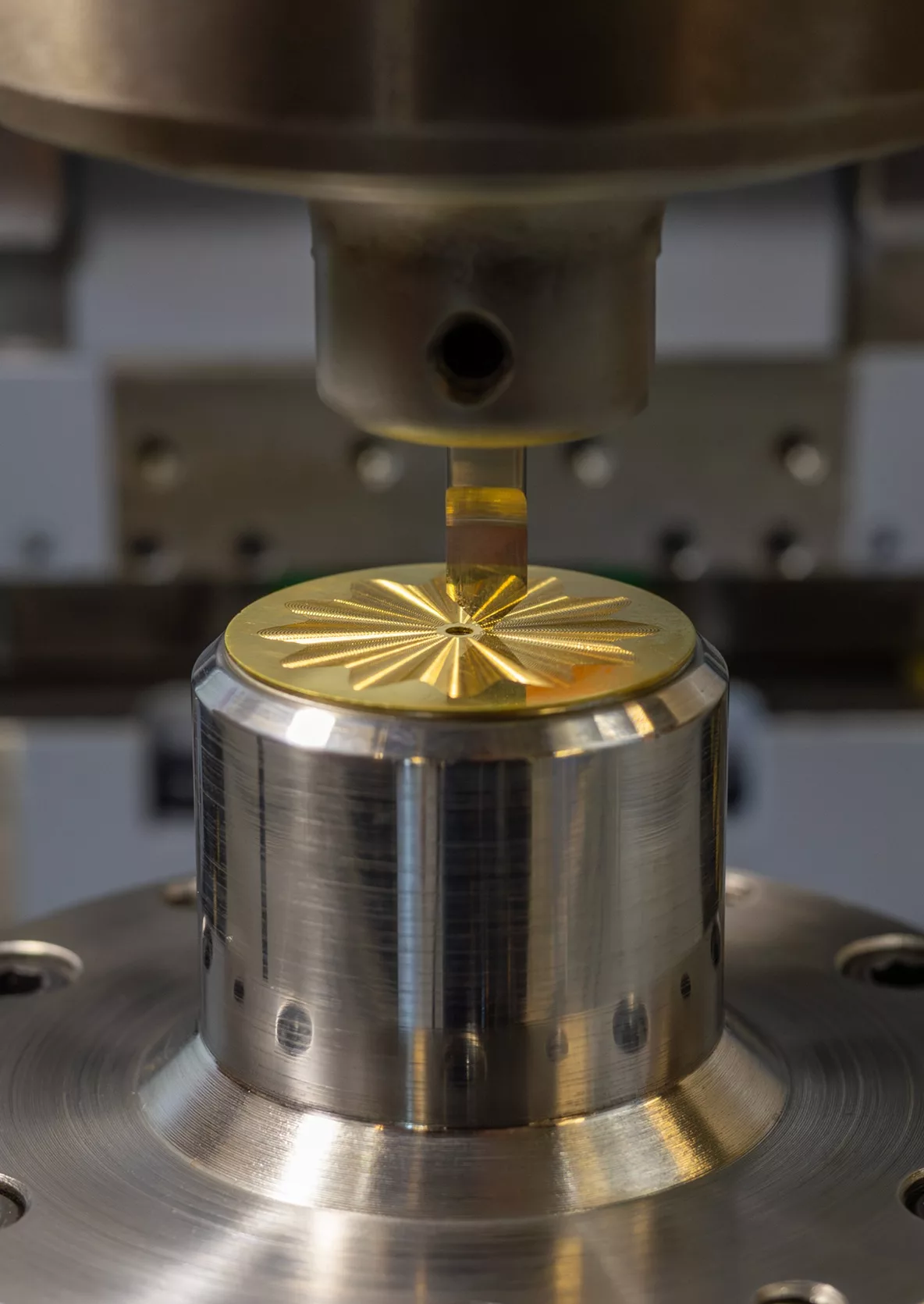

Une solution dédiée à la réalisation de décors fins sur pièces horlogères



Machine compact 4 axes

Tête pour Anglage / Rabotage / Guillochage PIBOMULTI

Base machine 3 axes en fonte

Maintien pièces par vacuum

Possibilité de monter une électro-broche à la place de la tête de guillochage pour réaliser de la gravure à l‘outil tournant

Fonctionnalités et capacités en un coup d’œil

Horlogerie

Caractéristiques techniques


Caractéristiques principales
Structure – Triax en fonte
Course X / Y / Z mm 110 / 70 / 115
Vitesse X / Y / Z m/min 10 / 10 / 10
Accélération X / Y / Z m/s² 0.5 / 0.5 / 0.5
Broche HF – Tête de spécifique
Vitesse broche tr/min 180

Options disponibles
  • Broche de rabotage
  • Broche pour décor inclinable suivant 2 directions
  • Maintien pièce par brides, vacuum ou plaqueur escamotable
  • Système de mesure et contrôle de bris d’outils
  • Palpeur pour posage et pièces
  • Pompe à vide indépendante

Information implantation
Dimensions sans option arrosage L x p x h mm 880 x 1030 x 2235
Alimentation électrique Europe – 400 VAC / 2.5 A / 50 Hz
Alimentation pneumatique bar 6
Poids kilogramme 450
Brochure dédiée

Adaptez vos opérations de guillochage et d’anglage

La WinFlex 70D associe une architecture compacte 4 axes à une tête d’usinage dédiée à la réalisation de décors horlogers de précision. Échangez avec nos experts pour identifier la configuration et les solutions de maintien de pièces les mieux adaptées à vos besoins.
