Centre d’usinage

ATOME 2

Centre d’usinage flexible 4-5 axes pour fraisage, tournage et décoration horlogère

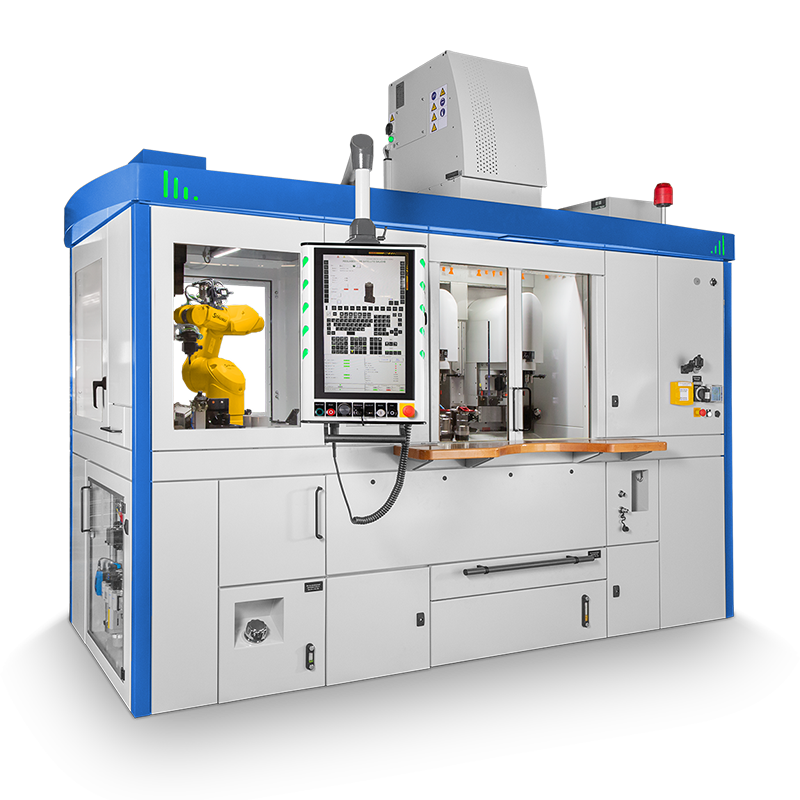

L’ATOME 2 réunit une machine d’usinage flexible et une cellule robotisée sur un même châssis, afin d’automatiser la production de pièces horlogères en moyennes séries.

Configurable en 4/5 axes, avec broche de tournage ou seconde station dédiée aux opérations complémentaires, elle permet d’enchaîner différents procédés d’usinage tout en conservant une grande autonomie de production.

Cellule robotisée intégrée Configuration double station possible

Flexibilité Automatisée

Une cellule flexible pensée pour la production horlogère automatisée

L’ATOME 2 a été conçue pour offrir un haut niveau de flexibilité dans un format compact, en combinant usinage, automatisation et opérations complémentaires. Sa cellule robotisée intégrée permet d’augmenter l’autonomie de production tout en limitant les manipulations manuelles.

La machine s’adapte à différents types de pièces grâce à ses solutions de bridage, ses configurations 4/5 axes, sa broche de tournage et ses options dédiées aux opérations de décoration. Son architecture permet également de faciliter les changements de série, un point essentiel pour les productions horlogères à forte diversité.

Fonctionnalités et capacités en un coup d’œil

Horlogerie

MedTech

Dentaire

Joaillerie

Caractéristiques techniques

Caractéristiques principales
Structure	–	Triax en fonte
Course X / Y / Z	mm	700* / 155 / 75
Vitesse X / Y / Z	m/min	40 / 15 / 15
Accélération X / Y / Z	m/s²	9,2 / 3,9 / 3,9
Broche HF	–	HSK-E25
Vitesse broche	tr/min	50’000

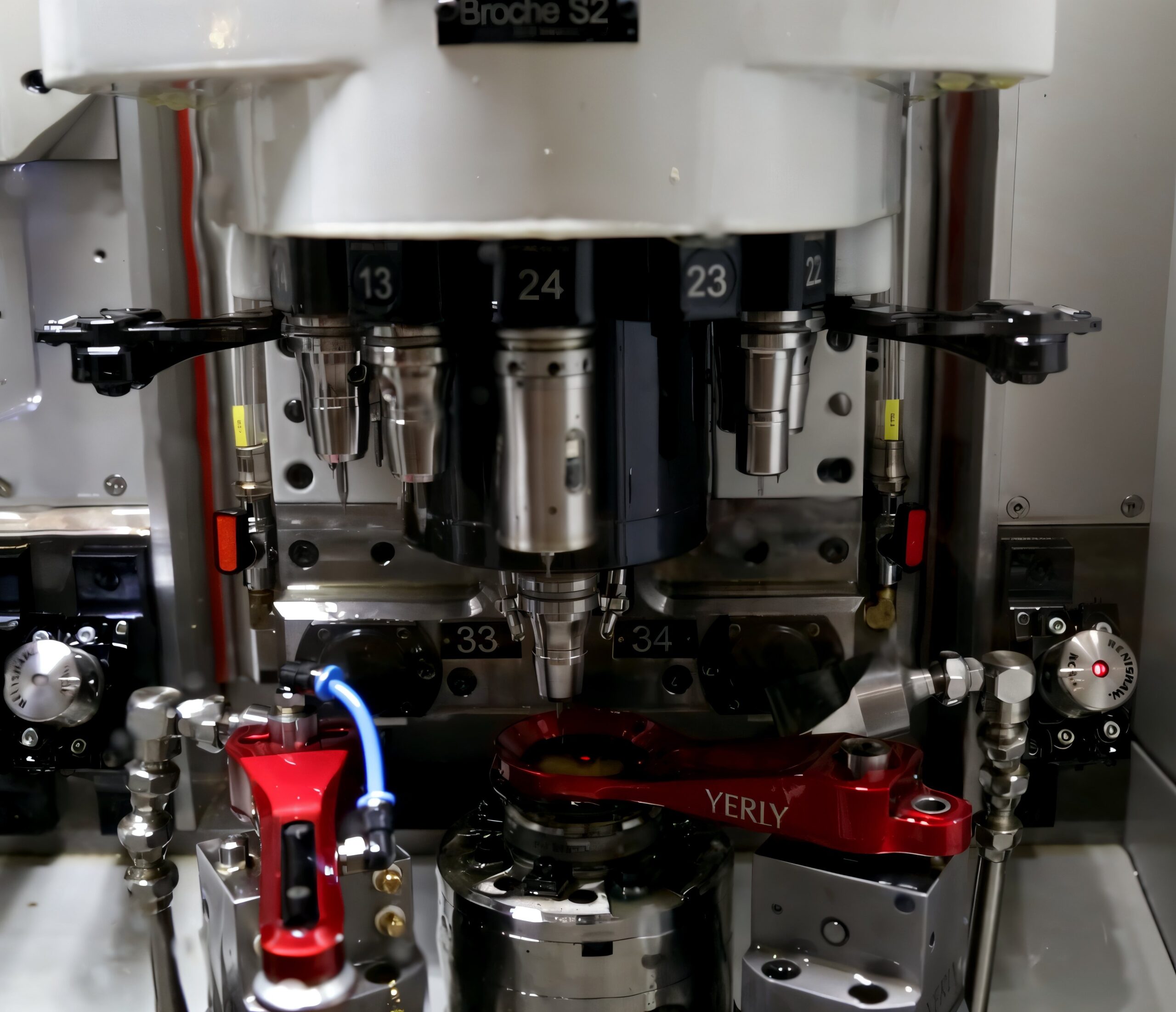

Magasin d’outils	–	13 à 26 outils
Note	–	* La course de 700 mm permet de rentrer avec le posage dans la zone robot.

Options disponibles
4ème axe de tournage Configuration 4/5 axes par berceau 2 stations non indépendantes avec axes communs Broche de rabotage Broche pour décor inclinable suivant 2 directions Magasin d’outils jusqu’à 75 positions Maintien pièce par brides, vacuum, bobino de tournage escamotable ou plaqueurs fixes escamotables Système de mesure et contrôle de bris d’outils Palpeur pour posage et pièces Pompe à vide indépendante

Options disponibles

4ème axe de tournage
Configuration 4/5 axes par berceau

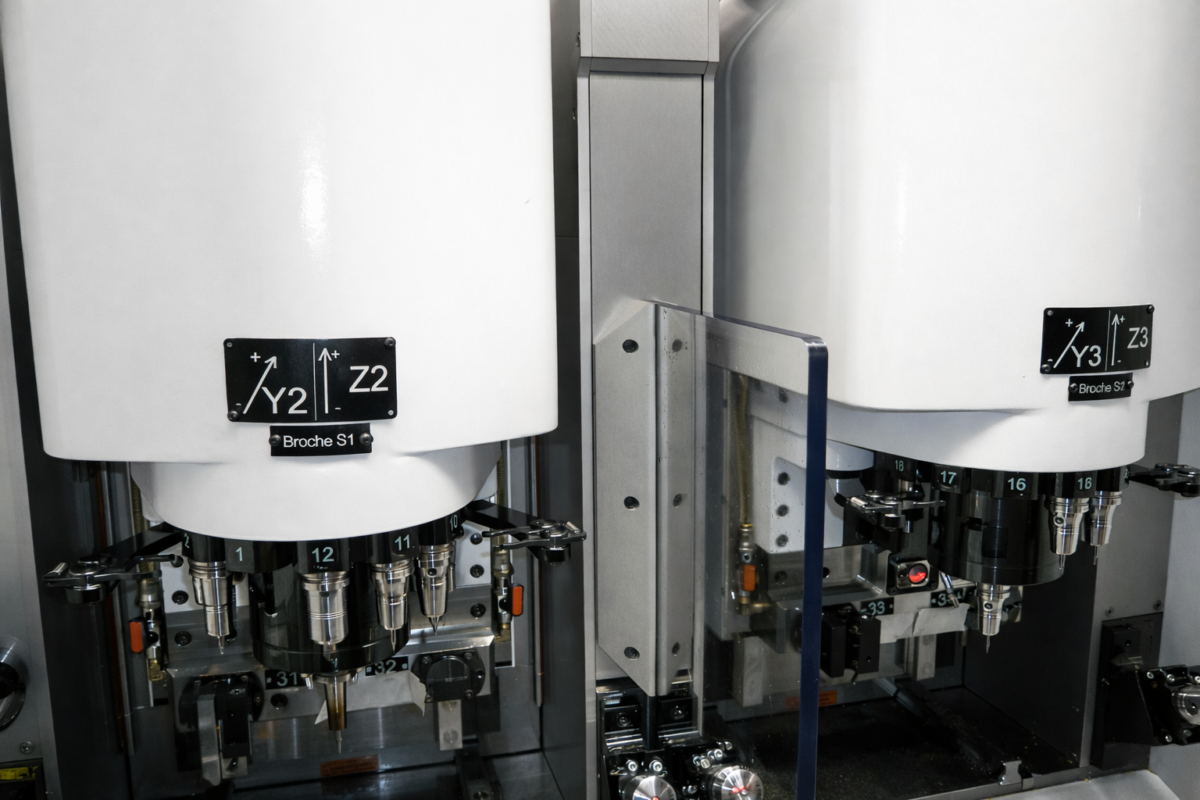

2 stations non indépendantes avec axes communs
Broche de rabotage
Broche pour décor inclinable suivant 2 directions
Magasin d’outils jusqu’à 75 positions

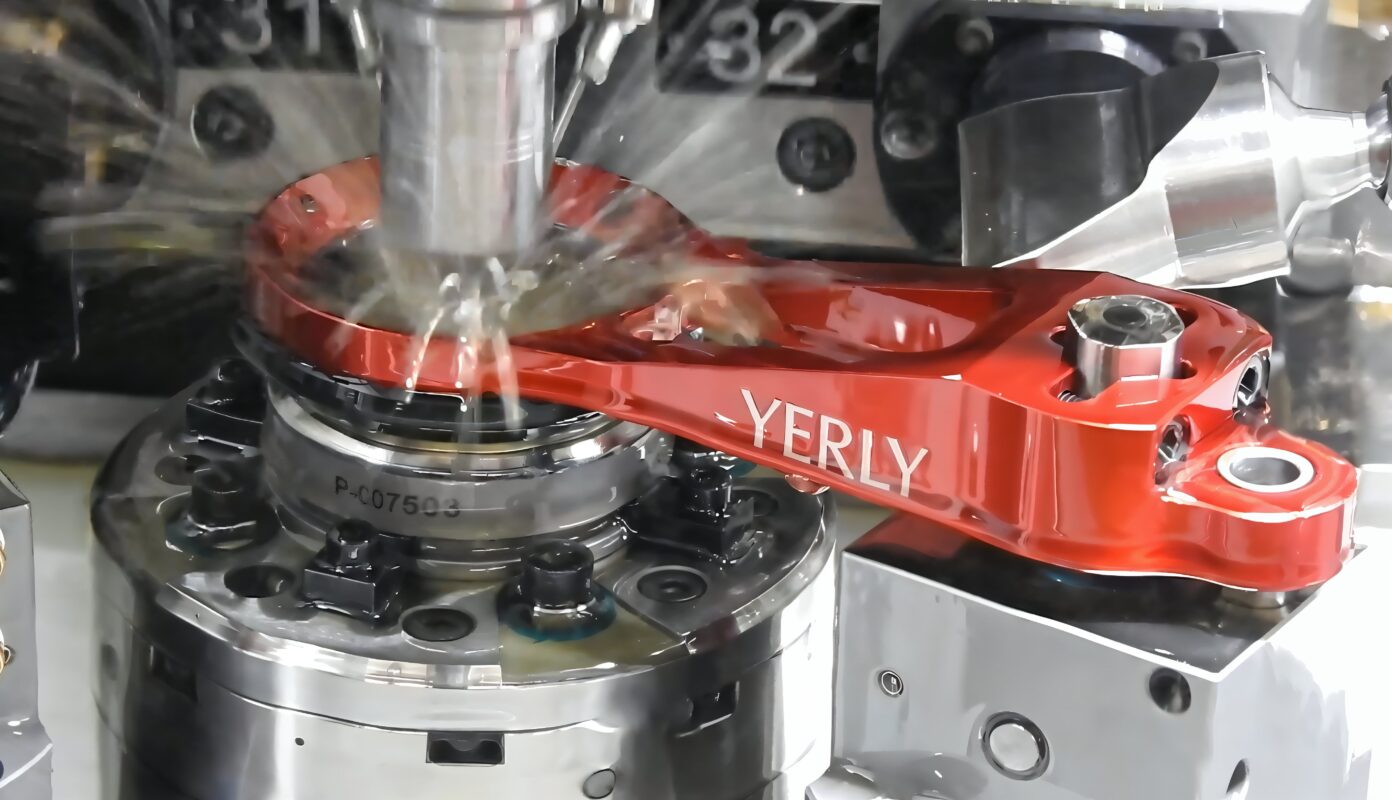

Maintien pièce par brides, vacuum, bobino de tournage escamotable ou plaqueurs fixes escamotables
Système de mesure et contrôle de bris d’outils
Palpeur pour posage et pièces
Pompe à vide indépendante
