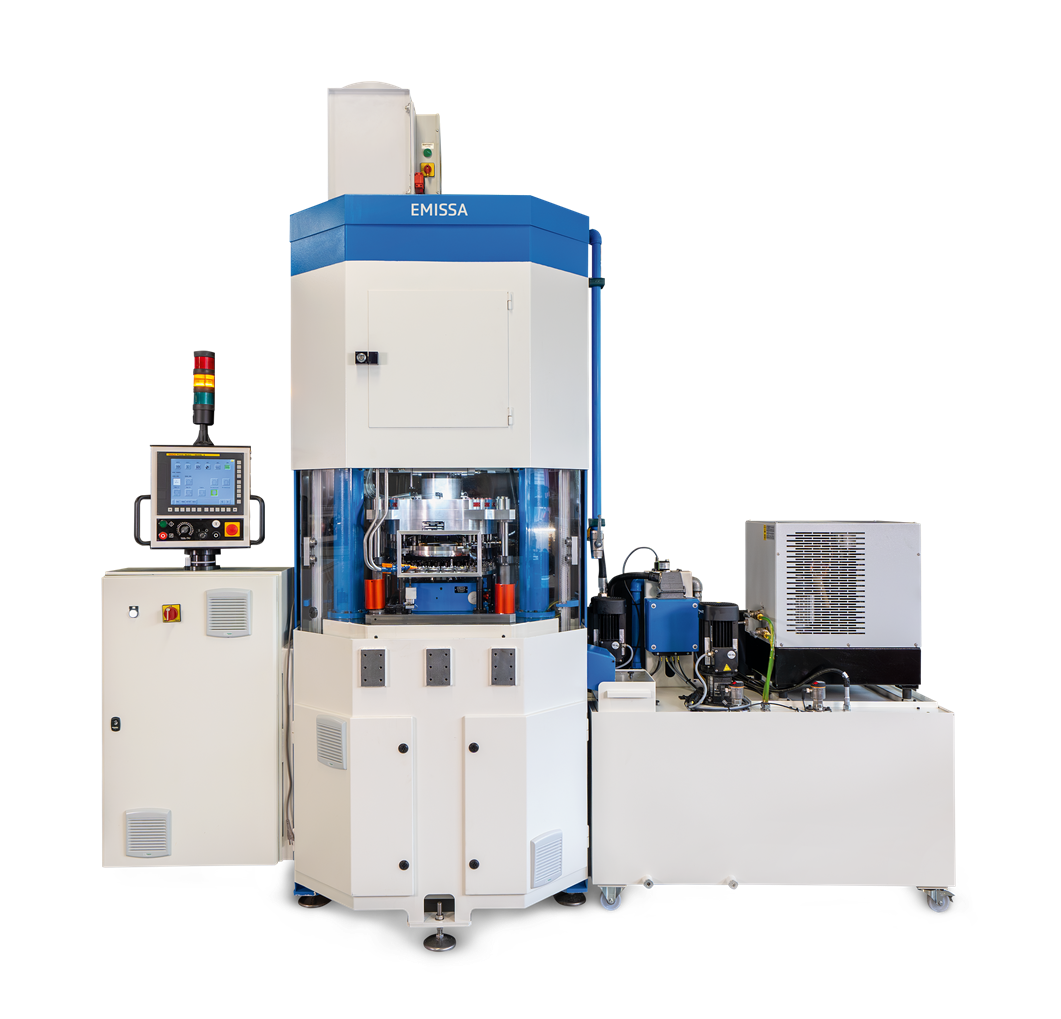

Machine de transfert
PNC 03
Machine multibroche haute cadence pour petites pièces horlogères
La PNC 03 est une machine de haute production conçue pour l’usinage de petites pièces horlogères avec des outillages spécifiques interchangeables.
Son concept multibroche permet d’enchaîner plusieurs opérations sur une même pièce, avec des temps de cycle courts et une grande simplicité de changement de fabrication.
Production Haute Cadence
Une machine pensée pour produire vite, simplement et avec répétabilité
Machine de haute production pour petites pièces horlogères
Concept à outillages spécifiques interchangeables

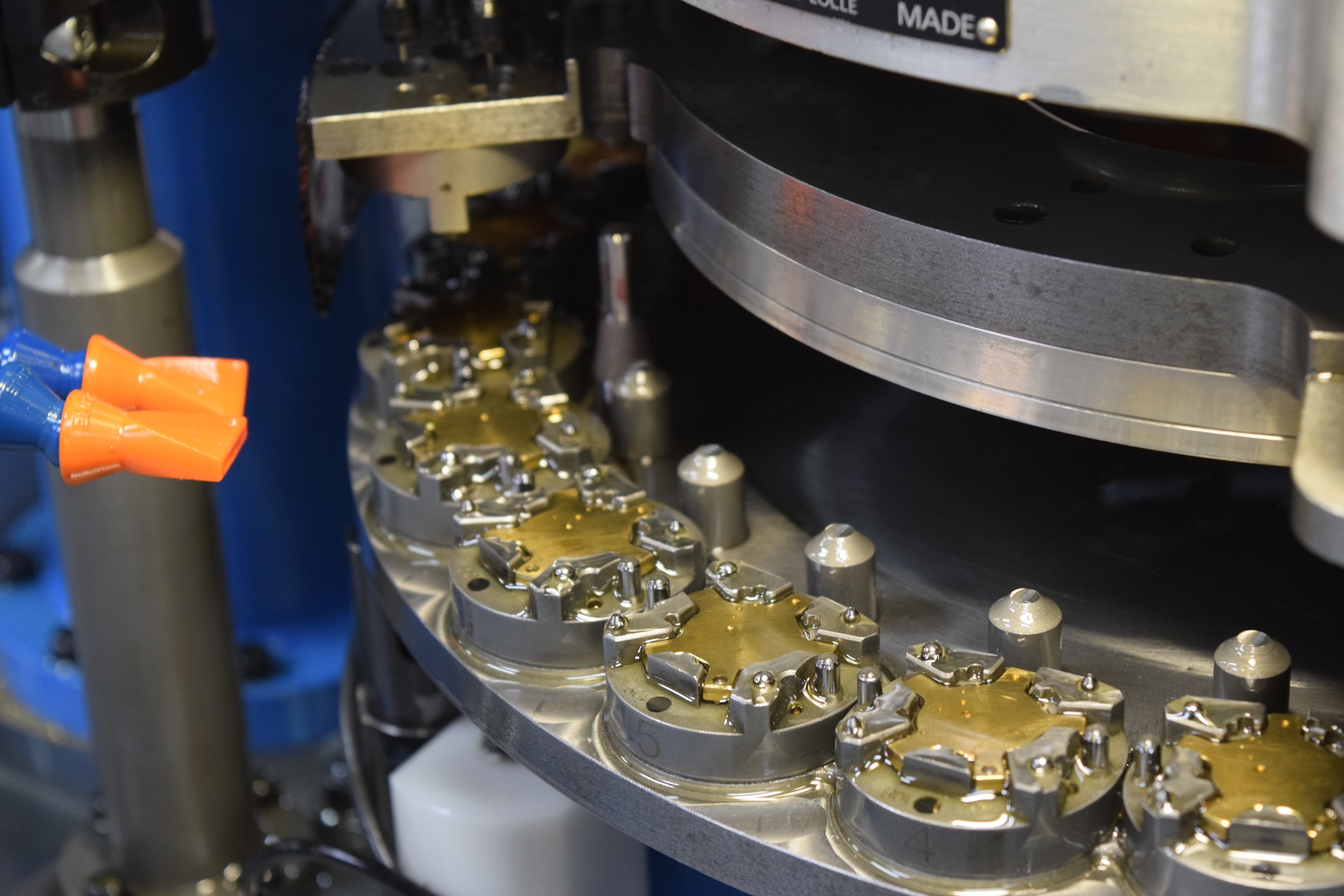

Base multibroche montée sur plateau tournant

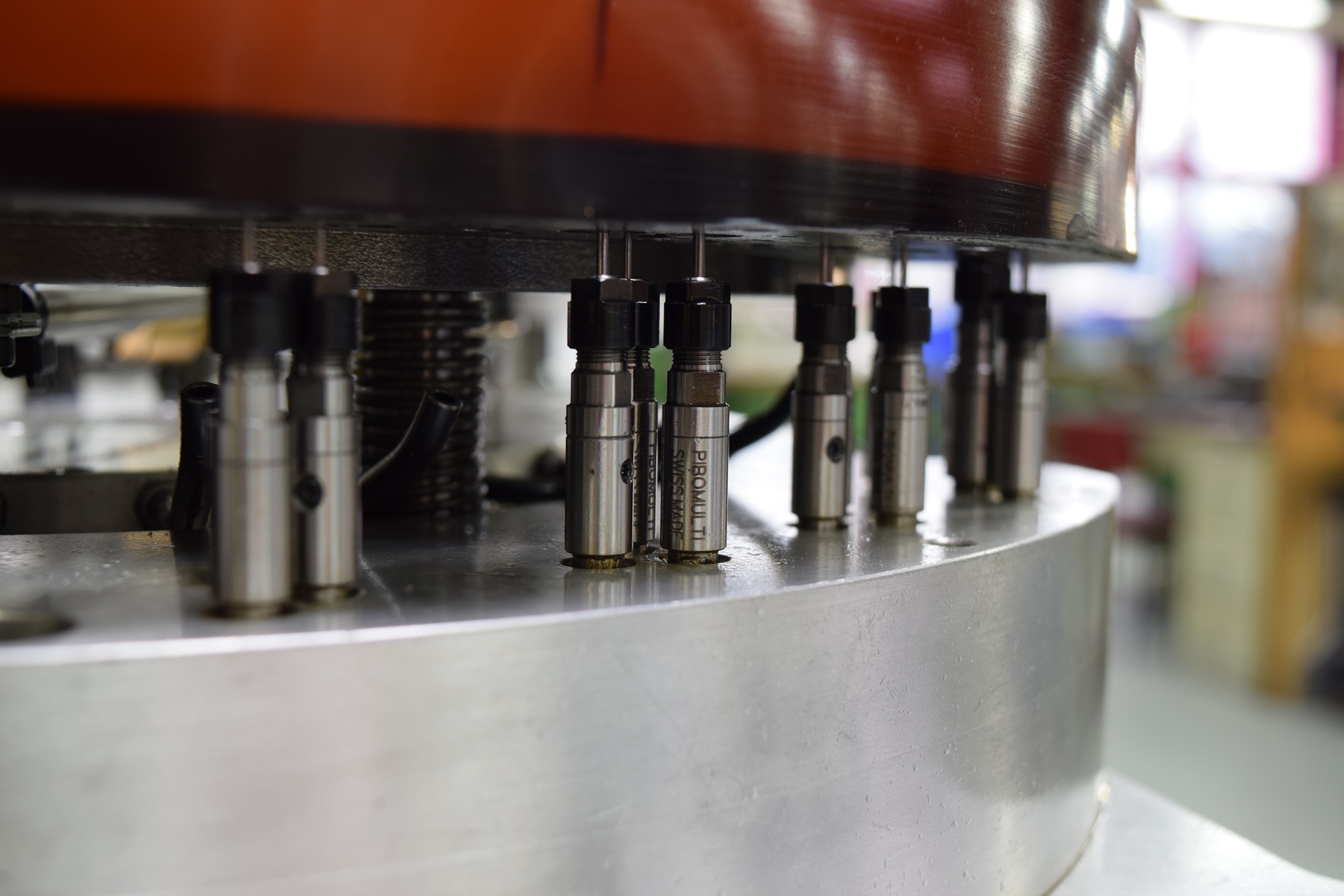

Tête multibroche PIBOMULTI de plus de 60 broches selon configuration
Changement d’outillage et réglage en moins de 30 minutes
Usinage du dessus et du dessous sans retournement selon outillage
Opérations de perçage, anglage, taraudage, alésage et fraisage
Production possible avec chargement et déchargement automatiques
Exemple documenté : temps d’usinage de 8 secondes et production de 7’500 pièces / jour
Fonctionnalités et capacités en un coup d’œil
Horlogerie
Caractéristiques techniques
Caractéristiques principales |
||
|---|---|---|
| Type de machine | – | Machine de haute production |
| Application principale | – | Usinage de petites pièces horlogères |
| Concept machine | – | Machine multibroche avec outillages spécifiques interchangeables |
| Configuration | – | Tête multibroche montée sur plateau tournant |
| Nombre de broches | – | Plus de 60 broches selon configuration |
| Changement d’outillage et réglage | min | < 30 |
| Chargement / déchargement | – | Automatique selon configuration |
| Usinage dessus / dessous | – | Possible sans retournement de pièce selon outillage |
Opérations réalisables |
|---|
|
Exemple de production |
||
|---|---|---|
| Matière usinée | – | 100 CR6 |
| Épaisseur pièce | mm | 8 |
| Temps d’usinage | sec | 8 |
| Production | pièces / jour | 7’500 |
| Chargement / déchargement | – | Automatique |
