Centre d’usinage

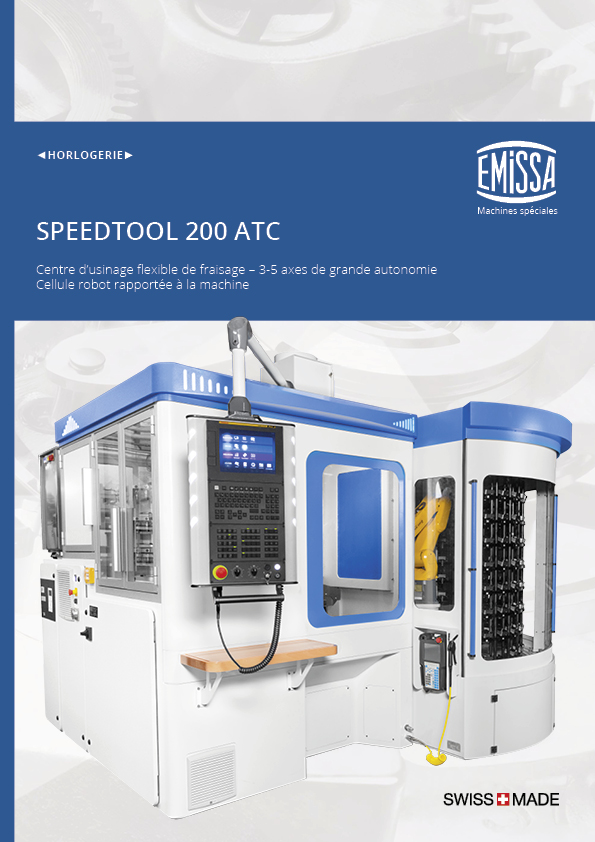

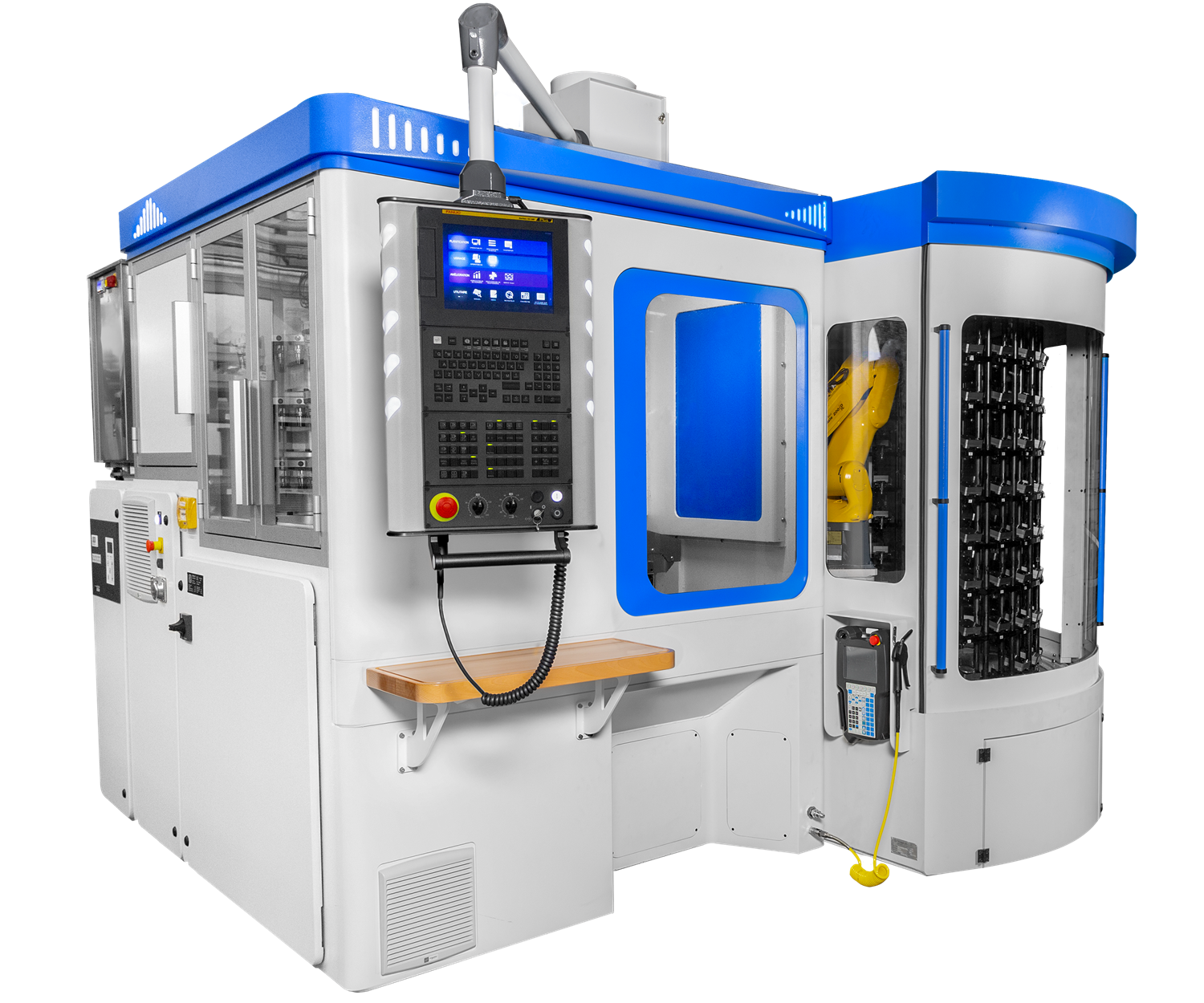

SpeedTool 200 ATC

Centre d’usinage flexible 3-5 axes pour productions autonomes de moyenne et grande série

La SPEEDTOOL 200 ATC est conçue pour les productions nécessitant autonomie, stabilité et répétabilité.

Grâce à sa cellule robotisée sur mesure, son magasin grande capacité et sa zone de travail configurable, elle s’adapte aussi bien aux composants horlogers qu’aux pièces de mécanique générale ou aux applications médicales.

Grande autonomie de production Cellule robot sur mesure Zone de travail configurable

Autonomie Grande Série

Centre d’usinage robuste pour produire longtemps, avec régularité

Production autonome jusqu’à 72 heures selon configuration

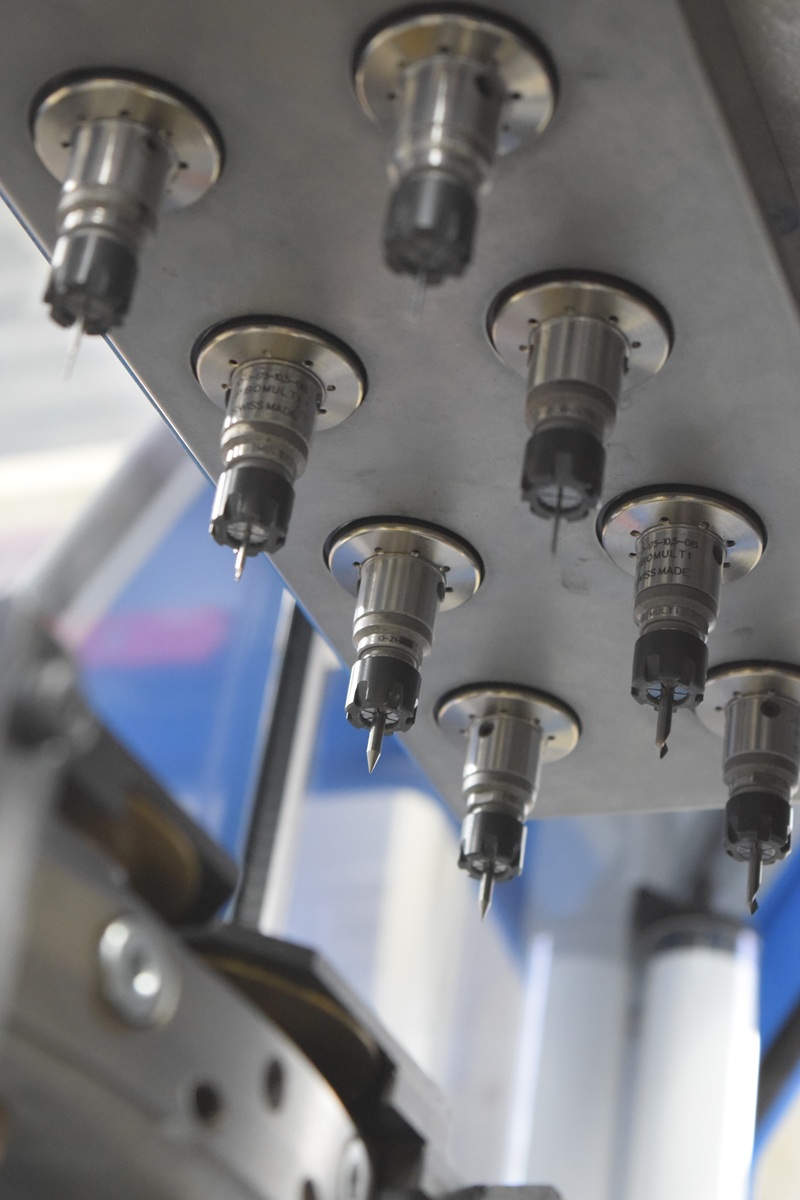

Magasin d’outils jusqu’à 150 positions

Cellule robotisée réalisée sur mesure

Chargement direct depuis conditionnement, vrac ou palettes

Zone de travail palettisable 3R / Erowa ou autres standards

Configuration possible avec berceau 4/5 axes

Reconnaissance optique par caméra et objectif télécentrique

Grande accessibilité pour faciliter les changements de série

Fonctionnalités et capacités en un coup d’œil

Horlogerie

MedTech

Dentaire

Joaillerie

Caractéristiques techniques

Caractéristiques principales
Structure	–	Triax en fonte
Course X / Y / Z	mm	395* / 205 / 198
Vitesse X / Y / Z	m/min	40 / 30 / 40
Accélération X / Y / Z	m/s²	3,5 / 3 / 3,5

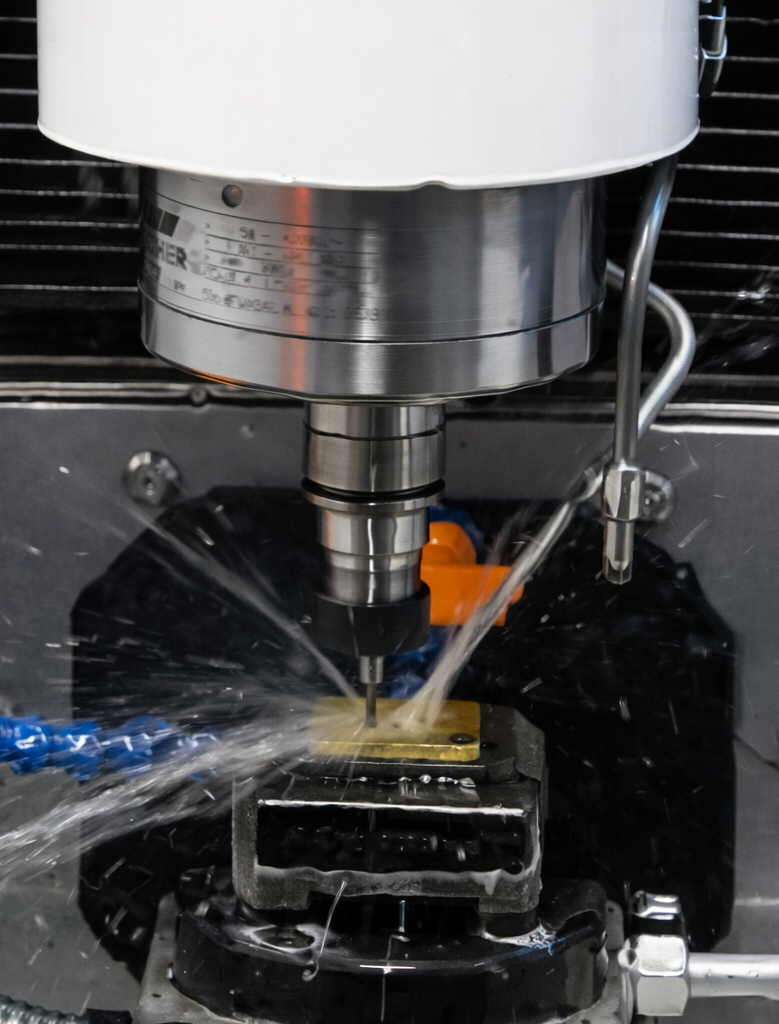

Broche HF	–	HSK-E25
Vitesse broche	tr/min	40’000
Magasin d’outils	–	25 à 150 outils

Options disponibles
4ème axe de tournage possible Configuration 4/5 axes par berceau Magasin d’outils jusqu’à 150 positions Maintien pièce par brides, vacuum, bobino escamotable ou plaqueur fixe escamotable Système de mesure et contrôle de bris d’outils Palpeur pour posage et pièces Pompe à vide indépendante
