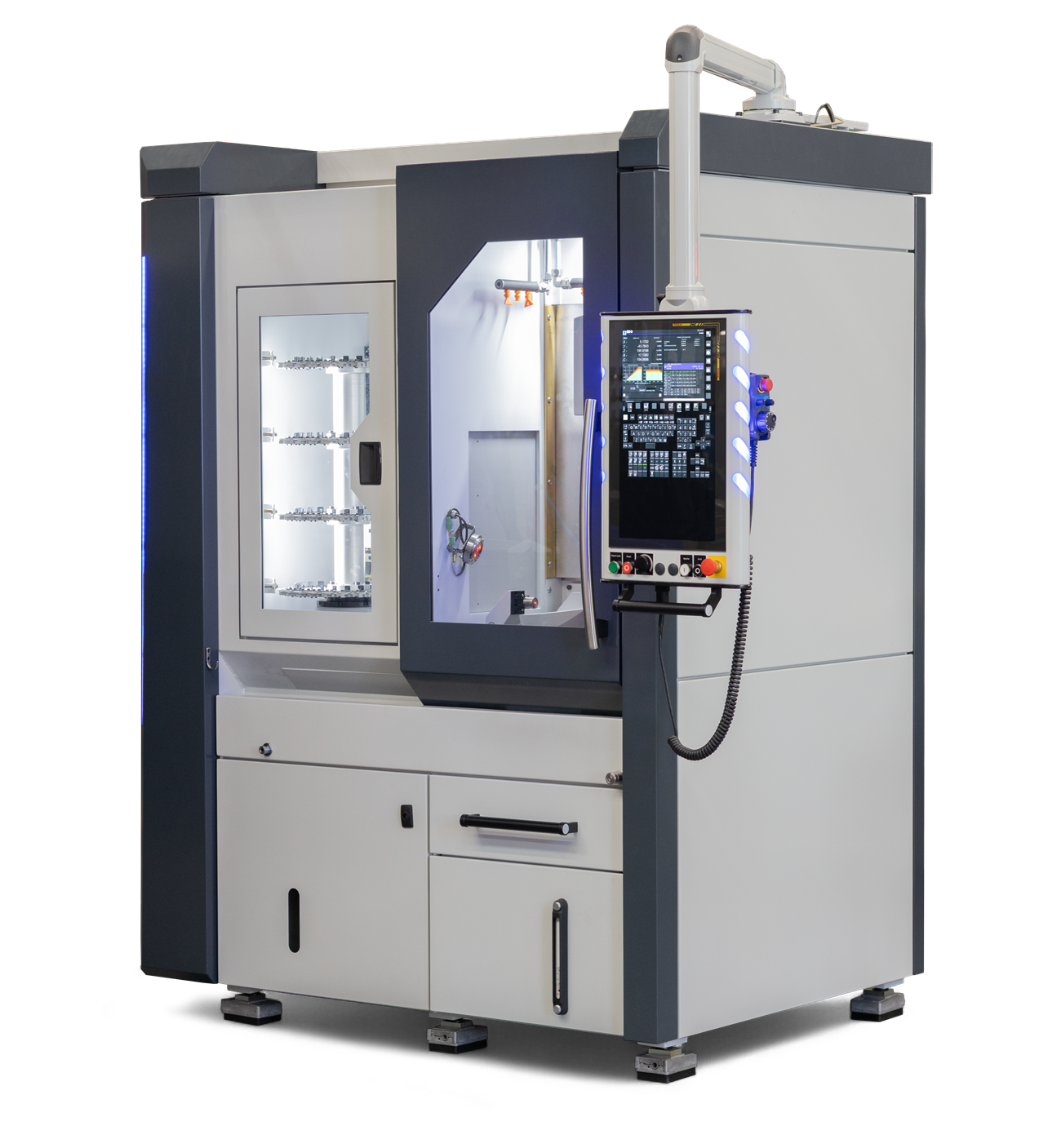

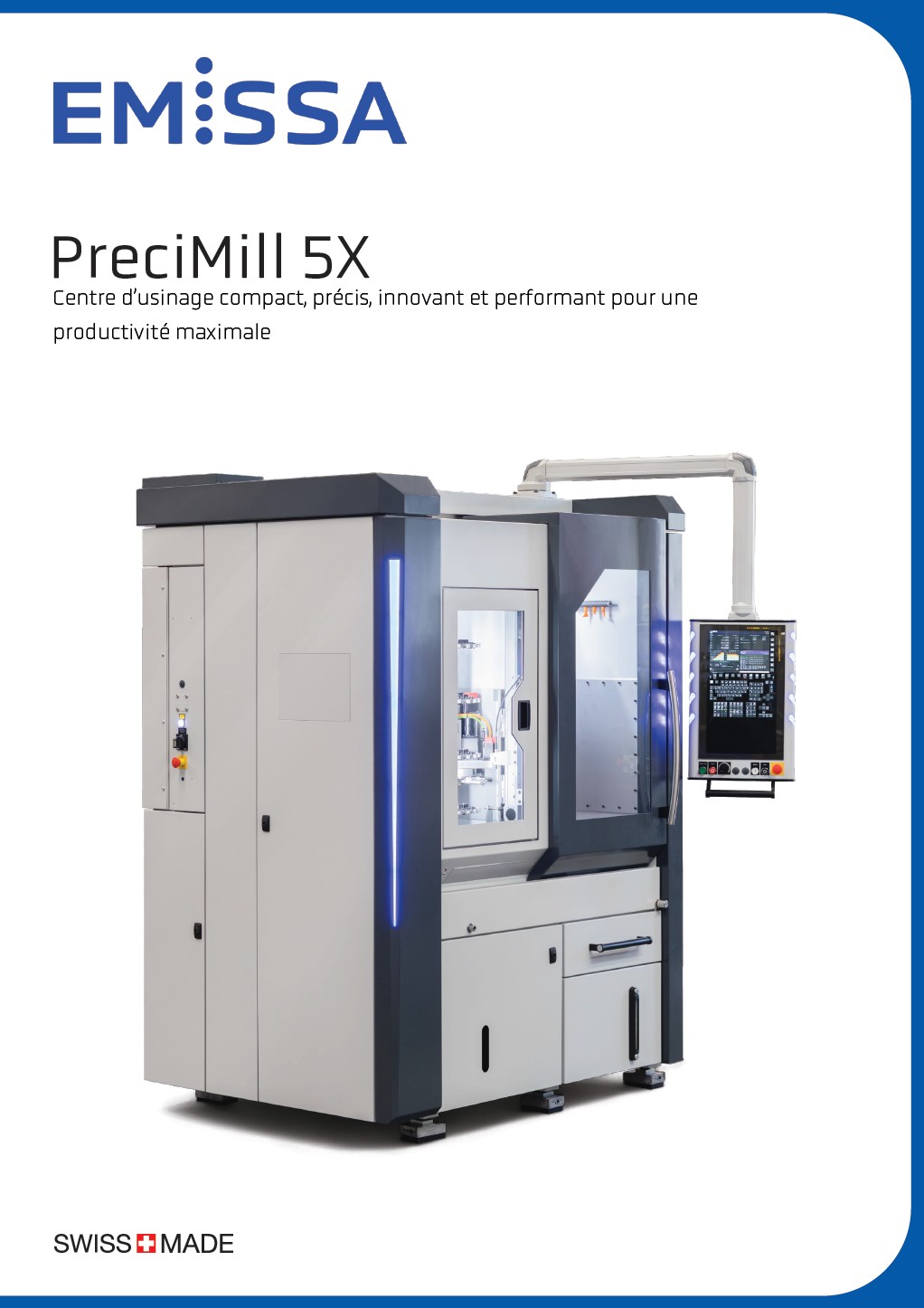

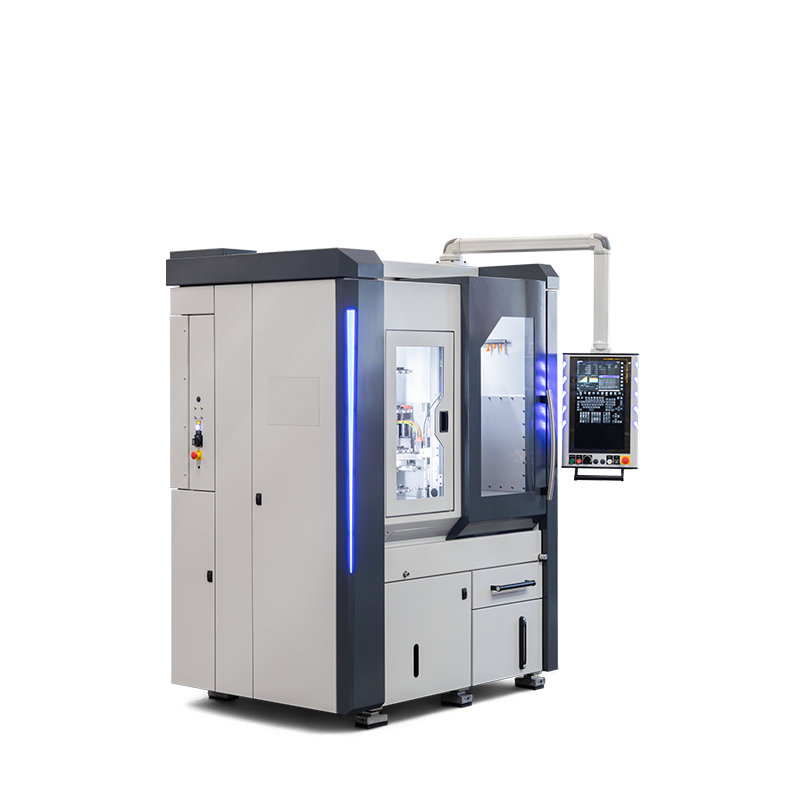

Centre d’usinage

PreciMill 5X

Centre d’usinage compact, précis, innovant et performant pour une productivité maximale

Le PreciMill est un centre d’usinage 5 axes simultanés parfaitement adapté aux applications de haute précision telles que l’horlogerie, la micromécanique, la connectique ainsi que le secteur MedTech.

Avec son magasin jusqu’à 100 outils ainsi que sa broche HSK-E25 allant jusqu’à 50’000 t/min, il offre ainsi des performances optimales sans compromis.

Format compact Usinage 5 axes simultanés Haute précision

Performance Sans Limites

Conception haute performance pour une précision sans compromis

Broche haute fréquence allant jusqu’à 50’000 t/min avec arrosage haute pression par le centre

Usinage de pièce allant jusqu’à 120 mm

Jusqu’à 100 outils embarqués, pour une autonomie complète

Compact et précis, ne prend que 2.25m2 au sol

Automatisation possible avec un robot 6 axes

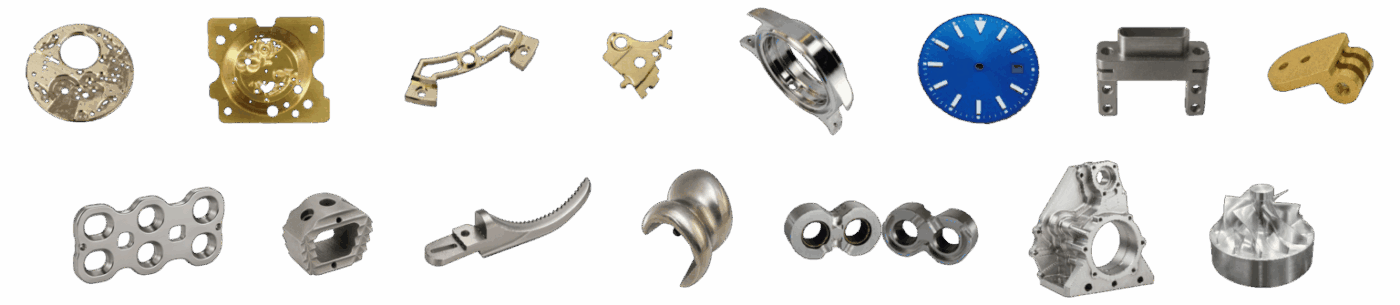

Fonctionnalités et capacités en un coup d’œil

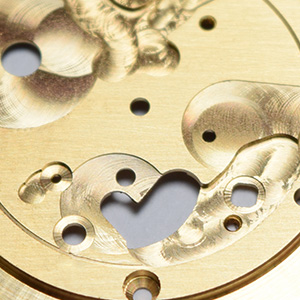

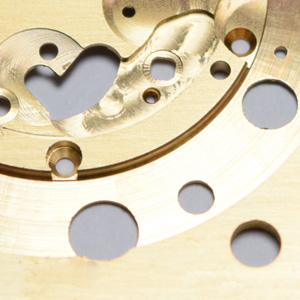

Horlogerie

MedTech

Dentaire

Aéro

Robotique

Connecteur

Défense

Automobile

Joaillerie

Caractéristiques techniques

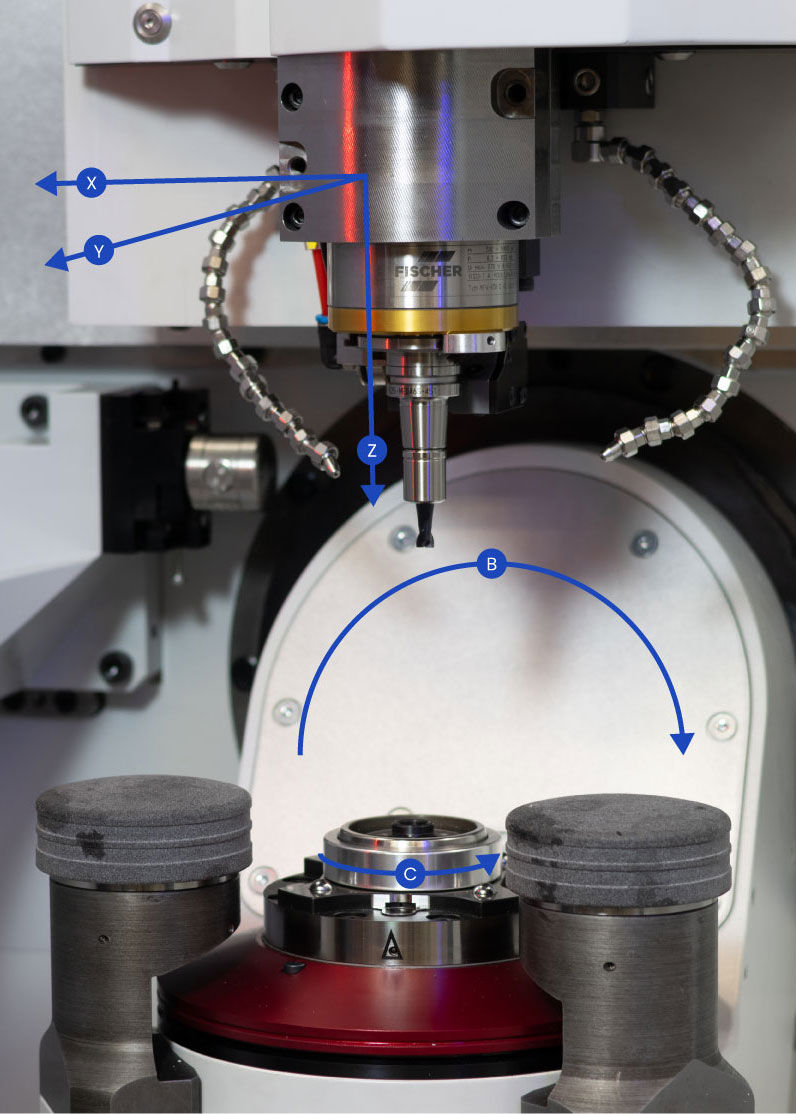

Structure d’axes
Motorisation	–	Moteurs linéaires Fanuc
Course X / Y / Z	mm	180 / 140 / 160
Vitesse max	m/min	60
Accélération max	G	1
Codeur linéaire optique	–	Heidenhain
Précision	um	180 / 140 / 160
Frein de blocage	–	Sur tous les axes

Broche principale
Diamètre	mm	61,91
Interface	–	HSK-E25
Vitesse nominale / max	tr/min	40’000 / 50’000
Puissance S1 / S6	kW	2,3 / 5,7
Couple S1 / S6	Nm	0,6 / 1,4
Poids	kg	5
Capteur de dilatation	–	Intégré

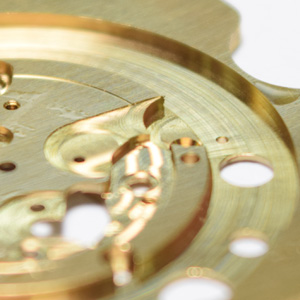

Stop bloc pour outil de tournage	–	Intégré

Axe B
Moteur	–	Moteur couple ETEL
Course	°	-110 à +40
Vitesse max	tr/min	250
Accélération max	rad/s2	160
Codeur angulaire optique	–	Heidenhain

Axe C
Moteur	–	Moteur couple ETEL
Vitesse max	tr/min	4’200
Accélération max	rad/s2	1’600
Codeur angulaire optique	–	Heidenhain
Joint tournant	–	Intégré
Soufflage pièce	–	Intégré

Commande numérique
Type de commande	–	Fanuc 31i-B5 Plus
Axes simultanés	–	Jusqu’à 5

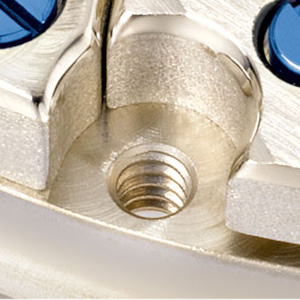

Taraudage rigide	–	De S0.6 à M5
Micro taraudage rigide	–	De S0.3 à S0.6

Magasin et changeur d’outils
Quantité d’outils	–	100
Diamètre des outils	mm	40
Diamètre d’outil max	mm	70
Longueur d’outil max	mm	105
Poids d’outil max	kg	2
Temps de changement d’outil à outil	s	2,6
Temps de changement de copeaux à copeaux	s	3,8
